価格
?
各Logic には、テストリードセット、テストクリップ、USBケーブル、キャリングケースなど、必要なものがすべて付属しています。
デジタル/アナログ入力
?
ミックスドシグナル入力は、デジタル、アナログ、またはその両方として記録することができます。
デジタルサンプルレート(最大)
?
データはすべてUSBでリアルタイムにストリームされます。最大サンプルレートは使用しているデジタルチャネルやアナログチャネルの数によります。詳細は パフォーマンス測定器をご覧ください。
アナログサンプルレート(最大)
?
データはすべてUSBでリアルタイムにストリームされます。サンプルレートの最大値は使用しているデジタルチャネルおよびアナログチャネルの数によります。詳しくは パフォーマンス測定器をご覧ください。
PC接続
色を選択
Logic 8
Logic 8
8
100 MS/s
?
使用中のデジタルチャネル数(3)とアナログチャネル数(0)の最大サンプルレートです。詳細はパフォーマンス測定器をご覧ください。
10 MS/s
?
使用中のアナログチャネル(2)とデジタルチャネル(0)の最大サンプルレートです。その他の組み合わせについては パフォーマンス測定器をご覧ください。
USB 2.0
配送先
Logic Pro 8
Logic Pro 8
8
500 MS/s
?
使用中のデジタルチャネル数(6)とアナログチャネル数(0)の最大サンプルレートです。詳細は パフォーマンス測定器をご覧ください。
50 MS/s
?
使用中のアナログチャネル数(5)とデジタルチャネル数(0)の最大サンプルレートです。詳細はパフォーマンス測定器をご覧ください。
USB 3.0
?
USB 2.0でも動作しますが、パフォーマンスは約7倍低下します。
配送先
Logic Pro 16
Logic Pro 16
16
500 MS/s
?
使用中のデジタルチャネル数(6)とアナログチャネル数(0)の最大サンプルレートです。詳細は パフォーマンス測定器をご覧ください。
50 MS/s
?
使用中のアナログチャネル数(5)とデジタルチャネル数(0)の最大サンプルレートです。詳細はパフォーマンス測定器をご覧ください。
USB 3.0
?
USB 2.0でも動作しますが、パフォーマンスは約7倍低下します。
配送先

使いやすいロジックアナライザを使用して、プロのようにハードウェアをデバッグできます。

Logicを選択

Windows、Mac、Linuxでご利用いただけます。

  • 記録
  • 設定
  • 移動
  • 測定
  • トリガー & 検索
  • SPI、I2C、その他
  • 検索
  • 注釈
  • エクスポート
  • 自動化
  • SDK

記録

デジタル信号とアナログ信号を記録するには[Start] をクリックするだけです。コンピューターのメモリをデータで埋めることができるので、冗長または稀なイベントを簡単にキャプチャできます。

設定

ご希望の方法でデータを取得できるよう、Logicデバイスをカスタマイズできます。記録時間の選択、デジタル記録やアナログ記録への帯域幅の割り当て指定、記録するチャネルの選択、さらにはLEDを好きな色にすることもできます。

移動

表示するデータポイントが何十億もある場合、すべてのデータを操作するにはかなりの労力が必要です。スクロールを使用して簡単にズームイン/ズームアウトしたり、必要なデータをドラッグして任意の場所へ左右に移動することができます。

測定

基本的な測定を行うには、対象となる箇所にカーソルを合わせるだけです。後の操作はソフトウェアが行い、関連性のある測定を表示します。別の測定を表示するには右クリックしてください。

トリガー & 検索

ソフトウェアは指定された単純なパターンを検出すると自動的に記録を開始します。デジタルエッジ、デジタルパルス、アナログ電圧、アナログパルスでトリガーをオンにすることができます。データの収集後、この方法で他のイベントを検索することもできます。

SPI、I2C、その他

大半のデジタル通信は、情報の転送方法を指定する特定のプロトコルを使用します。Logicソフトウェアには、SPI、I2C、シリアル、1-Wire、CAN、UNI/O、I2S/PCM、MPモード、Manchester、Modbus、DMX-512、Parallel、JTAG、LIN、Atmel SWI、MDIO、SWD、LCD HD44780、BiSS C、HDLC、HDMI CEC、PS/2、USB 1.1、Midiをデコードするプロトコルアナライザが搭載されています。また、SDKを使用してご自分で作成することも可能です。

検索

プロトコルアナライザでデータをデコードしたら、お探しの名称を入力するだけでデコードされたプロトコルを検索し、ソフトウェアがプロトコルが生成された場所にジャンプします。

注釈

ソフトウェアでは以前に閲覧したデータのブックマークを無制限に追加できます。イベント間の時間を測定できるタイミングマーカーや、幅、周波数、RMS電圧、デューティサイクルなどのパラメータで波形に注釈を付ける測定も記憶します。

エクスポート

データのカスタマイズにも対応します。テキスト形式のCSVファイルやMATLAB形式のmファイルなど、様々な形式で簡単にエクスポートできます。

自動化

Logicソフトウェアの自動化が必要な場合は、プログラミング言語を使用すればシンプルなTCPソケットですべてコントロールできます。詳細はこちら

SDK

Logicでデコードしたい稀なプロプライエタリプロトコルがありますか?当社のAnalyzer SDKをご利用ください。詳細はこちら

精巧なテクノロジー

色を変更

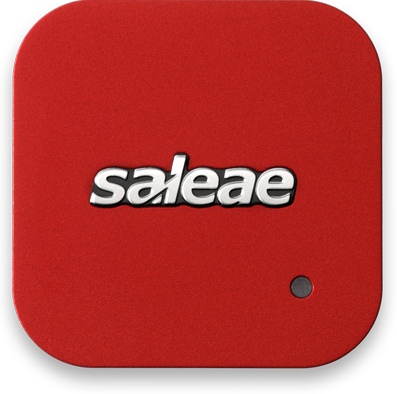

Logic 8 表示済み。 他の画像

精巧なテクノロジー

当社が力を入れているのは精巧なテクノロジー。お客様がLogicを手にした時にそれが伝わるはずです。写真の丸印をクリックし、Logicの詳細をご覧ください。

アルミ合金

Logicの原形は6061-T6の押出加工アルミ板です。4種類の設定と7種類の超硬無垢材の工具を駆使し、3軸CNCミルで精密に機械加工されます。

メタル仕上げ

格納部は均一でエレガントな外観にするため機械加工が施され、軽量ガラスビーズブラスト法でテクスチャード加工されます。部品は陽極酸化処理、研磨、着色、密封されます。これはプロのオーディオ機器や最新版MacBookと同レベルの完成度です。

RGB LED

ご希望の色を選択してLogicをカスタマイズできます。輝度はPWMで制御されます。PWMはRCフィルタ処理されるため、LEDが原因で信号が大きく劣化することもありません。

低ジッタADCクロック

ADCサンプリングクロックのジッタが低いため、SNRが劣化しません。

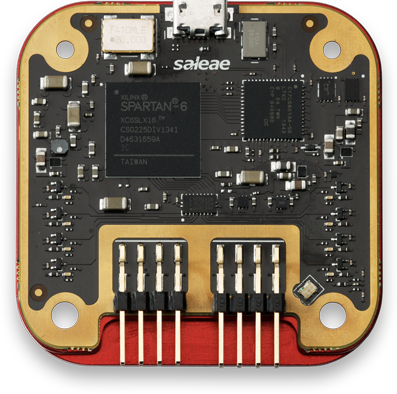

FPGA

Logic 8、Logic Pro 8、Logic Pro 16にはADC、デジタル入力、USBブリッジに接続するXilinx Spartan 6 FPGAが搭載されており、FPGAは毎秒50億以上のDSPオペレーションを実行することができます (Pro 16では100億以上)。使用するアナログチャネル数がUSBで一度にストリームできる指定数を超える場合は、FPGAのデータをフィルターし、これを間引く必要があります。そうすることで、エイリアシングを行わずに帯域幅を減らすことができます。Logic Pro 16は、リアルタイムで処理するデータ量としては非常に膨大な9.6ギガビットレートでアナログデータを生成します。

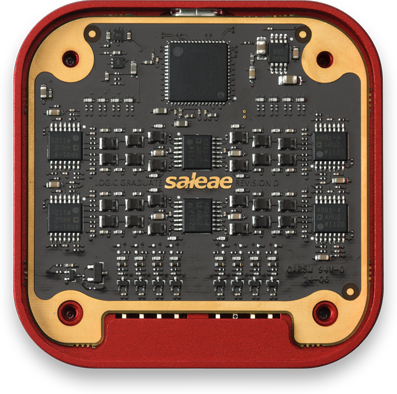

PCB

PCBアセンブリはカリフォルニア州フリーモントにあるアセンブリパートナーが行っています。Logic 8は8つのレイヤーを搭載しています。Logic Pro 8と16はそれを超えるレイヤーを備えています。

デュアルユース入力とシグナル・インテグリティ

フライングリードテストプローブを使用する最適なシグナルインテグリティを提供するため、各入力には専用のアース線があります。大方の場合、ユーザーは余分のアース線を連結しない状態にしておくことができます。またLogic 8、Logic Pro 8、Logic Pro 16では各入力をアナログ入力、デジタル入力として、または同時に両方を設定することができます。

ADC

Logic 8、Pro 8、Pro 16には8チャンネルのADCが搭載されています(Pro 16は2チャンネル)。 Logic 8のアナログサンプルレートは10ビットで10MS /秒、Logic Pro 8とPro 16は12ビット・50MS/秒でサンプリングします。Logic Pro 16では9.6ギガビットのデータをFPGAが処理します。USBが処理できる許容範囲以上のチャンネルを使用すると、FPGAはリアルタイムでデータをフィルタリング/デシメーションするため、結果的に信号は新しい帯域幅を超える周波数からのエイリアシングを生成しなくなります。

アンチエイリアシングフィルター

アンチエイリアシングフィルタは、ナイキスト周波数より高い周波数のサンプリングを防止します。ナイキストよりも周波数成分が高いと、エイリアシングを引き起こします。この場合、一般に正確なFFTの計算ができなくなってしまいます。フィルタはゲインとフェーズの両方に悪影響を及ぼすことがあるため、細心の注意を払う必要があります。

毎月2万人を超える組み込み開発者がLogicを活用しています。

技術仕様

入力
その他以下
マルチユース(A/D/両方)
ミックスドシグナル入力は、デジタル、アナログ、またはその両方として記録することができます。
入力抵抗
入力容量
入力保護
デジタル
その他以下
サンプルレート(最大)
データはすべてUSBでリアルタイムにストリームされます。最大サンプルレートは使用するデジタルチャネルやアナログチャネルの数によります。詳細はパフォーマンス測定器をご覧ください。
最速デジタル信号
デジタルのみです。すべてのデータはUSBでリアルタイムにストリームされます。最大サンプルレートは使用しているデジタルチャネルとアナログチャネルの数によります。詳細は パフォーマンス測定器をご覧ください。
サンプル深度(標準)
対応可能な論理レベル
RS-232、422/3、485対応
しきい値電圧
アナログ
その他以下
サンプルレート(最大)
データはすべてUSBでリアルタイムにストリームされます。最大サンプルレートは使用するデジタルチャネルやアナログチャネルの数によります。詳細はパフォーマンス測定器をご覧ください。
帯域幅(-3dB)
Logic 8、Pro 8、Pro 16の最大帯域幅は使用するチャネルの数とタイプによります。小さい帯域幅は同じレートでサンプルされますが、ダウンサンプル(フィルター済み/間引き)されている点にご注意ください。
ビット数
ADCのビット数。
入力電圧の範囲
実際にご利用可能な範囲は若干広くなります。LogicはDCキャリブレーションされ、INLとDNLがテストされます。
@Nyquistによる減衰
ナイキストにおける減衰は、アンチエイリアシングフィルタの有効性の尺度です。具体的には、ナイキスト直上の信号がFFTにどの程度出現するかを測定します。
チャネル間クロストーク
チャネル間クロストークは、1つのチャネルでどれだけの信号が別のチャネルで表示されるか測定します。これには接地ビクテムインプットが使用されます。
付属品
必要な備品はすべて含まれています。その他の付属品はこちらでお買い求めいただけます。
テストリードセット
8ワイヤ(4信号/ 4グランド)、色分けされ番号付き、非ねじれ加工済み、超フレキシブルな 22AWG 65/40テストリードセット。長さ 9インチ(23cm)のリードの両端にはテストクリップまたは1インチ(2.5cm)のIDEスタイルのヘッダピンを取り付けることができます。
テストクリップ 8パック
これらのテストクリップは、ピン、ヘッダ、ワイヤ、およびその他の電気的表面に接続するために使用されます。
USBケーブルとキャリーケース
規格
寸法
重量
USB
USBタイプ
Logic 8
8
1 MΩ
10 pF
± 25V
100 MS/s
25 MHz
10+ 0億
1.8V - 5.5V
可能
.6V / 1.2V
10 MS/s
1 MHz
10 ビット
0 V to 5 V
-50 dB その他
-50 dB その他
x2
x2
2.1" x 2.1" x .46"
( 53 x 53 x 12 mm )
2.1 oz ( 60 g )
USB 2.0
Logic Pro 8
8
2 MΩ
10 pF
± 25V
500 MS/s
100 MHz
10+ 0億
1.2V - 5.5V
可能
選択可能 .6V / .9V / 1.65V
50 MS/s
5 MHz
12 ビット
-10 V to 10 V
-50 dB その他
-50 dB その他
x2
x2
2.1" x 2.1" x .46"
( 53 x 53 x 12 mm )
2.1 oz ( 60 g )
USB 3.0
USB 2.0でも動作しますが、パフォーマンスは約7倍低下します。
Logic Pro 16
16
2 MΩ
10 pF
± 25V
500 MS/s
100 MHz
10+ 0億
1.2V - 5.5V
可能
選択可能 .6V / .9V / 1.65V
50 MS/s
5 MHz
12 ビット
-10 V to 10 V
-50 dB その他
-50 dB その他
x4
x4
3.6" x 3.6" x .59"
( 92 x 92 x 15 mm )
7.8 oz ( 220 g )
USB 3.0
USB 2.0でも動作しますが、パフォーマンスは約7倍低下します。
よくある質問
優れたサービス
3年間保証
同梱内容は?

お受け取りの際、Logicはカスタマイズされたネオプレーンのジッパー付きケースに収納されており、USBケーブルと必要なテストクリップ(各入力用のテストクリップ2つ)、テストプローブが同梱されています。

発送元はどこですか?

お客様の所在地や指定された配送オプションにより、ご注文はカリフォルニア州にある当社のオフィスまたは米国、カナダ、欧州、日本いずれかのウェアハウスから発送されます。

新しいLogicはオシロスコープの代用となるものですか?

厳密には代用ではありませんが、アナログ電圧を読み取る場合やコントロールする場合など、マイクロコントローラが何らかの方法でアナログ信号と通信している場合は、様々なアプリケーションにおいてオシロスコープよりも優れたものになる可能性があります。

Logicは次の使用には適していません。シグナルインテグリティワーク、高帯域のアナログ信号、高分解能時の小電圧(100mVpp以下など)、0~5V(Logic 8)または-10V~10V(Logic Pro 8、Logic Pro 16)の範囲外でのアナログ電圧

使用可能なSDK/APIはありますか?

はい、2 つのSDKが利用可能になっています。 Automation APIを使用すると独自のアプリケーションからLogic Softwareをコントロールすることができ、Protocol Analyzer SDKを使用すると独自のプロトコルアナライザプラグインを作成することができます。

新しいソフトウェアを前世代製品で使用することはできますか?

はい、新しいソフトウェアアップデートは旧製品で準拠するようになっているので、オリジナルのLogicとLogic16にも対応します。

ソフトウェアの今後の予定は?アイデアをシェアしたい場合は?

こちらでお好きな機能に投票または追加してください!

受領後にLogicが機能しなくなった場合は?

3年以内であれば原因を問わず故障機を修理/交換させていただきます。その場合の送料はこちらで負担いたします。 連絡先からお問い合わせください。

使用環境でLogicが適していないと判断した場合は?

180日以内にお知らせいただければ、全額返金いたします。印刷可能な配送ラベルをご用意します(返送費用はこちらで負担させていただきます)。

Saleaeが設立されたのはいつですか?

2008年6月3日にChipが最初のLogicを購入しました。それ以来、当社は世界中に何千台にものぼるLogicを提供してきました。当社製品をご利用のお客様から数々の素晴らしいご感想をいただいており、当社は順調に成長を遂げています。

「Saleae」の読み方とその意味は?

「Say-lee-ay」と読みます。これは以前、我々がいくつもアイデアを出し合い考えついた造語です。おそらく周期表の「Selenium(セレン)」を語源にしたものだったのではないかと思います。

他にも質問がある場合は?

お気軽にお問い合わせください。

Joe
Mark
Debora
Kristina
Tim
Oz

ご質問がありましたら、お気軽にお尋ねください。

注文から難易度の高い技術的な質問まで、当社がサポートします。技術的な質問には、ハードウェア、ソフトウェア、および組み込みアプリケーションに関する深い知識を持つEEおよびCSEが回答いたします。

今すぐ試してみましょう

3年間保証 - 返品期限180日間

ご購入いただいたLogicは3年間保証されます。故障した場合はその原因を問わず、代替機がすぐに発送されます。その場合の送料はこちらで負担させていただきます。ご利用の機器が故障した場合は当社にお問い合わせください。

ご利用の環境で当社製品が適していないか180日以内に判断し返品された場合は、全額返金いたします。その際は送料もこちらで負担させていただきます。代替機または返品については当社に ご連絡ください。
